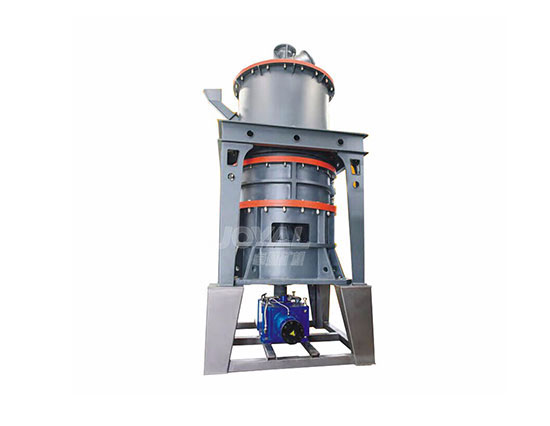

ZYM超細微粉磨
產品簡介：
ZYM三環微粉磨可對高嶺土、石灰石、方解石、大理石、滑石、重晶石、石膏、白云石、膨潤土、云母、葉臘石、海泡石、硅藻土、石墨、明礬石、螢石、鉀長石、磷礦石、顏料等濕度小于6％，莫氏硬度不大于6級的百余種非易燃易爆物料進行超細粉加工。成品粒度325-2500目（0.044-0.005mm）。
應用領域： 碳酸鈣粉碎加工、石膏粉加工、電廠脫硫、非金屬礦制粉、煤粉制備等。
適用物料： ZYM三環微粉磨可對高嶺土、石灰石、方解石、大理石、滑石、重晶石、石膏、白云石、膨潤土、云母、葉臘石、海泡石、硅藻土、石墨、明礬石、螢石、鉀長石、磷礦石、顏料等濕度小于6％，莫氏硬度不大于6級的百余種非易燃易爆物料進行超細粉加工。
工作原理
主機電動機通過減速器帶動主軸及轉盤旋轉，轉盤通過柱銷帶動幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經錘式破碎機破碎成小顆粒后由提升機送入儲料倉，電磁振動給料機將物料均勻地送到轉盤上部的散料盤上，物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖壓、磙碾、研磨而粉碎，物料經第一層粉碎后落入第二層及第三層，高壓離心風機的抽吸作用將外部空氣吸入機內，并將粉碎后的物料帶入選粉機內。選粉機內旋轉的渦輪使粗顆粒物料回落重磨，細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品，而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機和消聲器排出。
技術參數
備注： 1.磨環數量參數含義：分上下兩個整體式磨環，數字代表每個整體的環道層數，比如1+2表示上下共兩個整體式磨環，上體1層環道，下體2層環道。
2.磨輥數量參數含義：根據整體磨環配置的單層個數，比如6+7*2表示上整體為單層分布6個磨輥;7*2表示下整體磨環為2層，每層分布7個磨輥，共14個。
功效參數
| 型號 | 主機 | 選粉機 | 風機 | 破碎機 | 提升機 | 裙邊皮帶給料機 | 螺旋輸送機 | 卸料閥 | 空壓機 |
| ZYM80 | 75 | 18.5 | 45 | 18.5 | 3 | 2.2 | 3 | 0.75*2 | 11 |
| ZYM90 | 45*2 | 18.5 | 55 | 18.5 | 3 | 2.2 | 3 | 0.75+1.1 | 15 |
| ZYM100 | 132 | 30 | 75 | 18.5 | 4 | 2.2 | 3-4 | 1.1*2 | 22 |
| ZYM125 | 185 | 37-15*4 | 45*2-55*2 | 45 | 4 | 3 | 3*2 | 1.1*2 | 15*2-37 |
| ZYM168 | 315 | 18.5*5 | 75*2-90*2 | 45 | 7.5 | 3 | 5.5*2 | 0.75*2+1.5*2 | 55 |
備注：表格中數據單位為KW。
以上表格中的數據為 ××*2時表示，該項配置由兩個相同參數的電機。例如，卸料閥：ZYM80配置0.75*2，該項配由2個0.75KW的電機。
